? 具有三相不平衡電流的治理功能，解決配網三相不平衡問題，保證流入電網的三相電流平衡。

? 具有連續調節無功功率的功能。 能有效提高系統功率因數，有效提升變壓器利用率。

? 具有補償諧波功能，有效濾除負載3、5、7、11等特征次諧波，在補償三相不平衡、補償無功功率的同時對特征次諧波有良好的濾除作用。

? 穩定受電端電壓，加強系統電壓穩定性，有效解決配網末端電壓低問題。

? 抑制電壓波動和閃變，改善用電環境。

? 具有諧振抑制功能，能有效抑制裝置與系統的諧振，增強設備可靠性。

? 與固定電容器補償聯動，采用SVG的控制器，統一控制電容器的投切，既能減少體積又方便協調控制。

? 采用SPO模塊的風機通過風道進行散熱，無需再額外安裝柜體散熱風機。

? 無線通信技術可實現近距離或遠程的設備狀態信息的查看管理。

? 控制模式多樣化，具有無功優先、不平衡優先、諧波優先、電壓優先、只補無功、只補不平衡、只濾諧波、只補電壓8種工作模式可供選擇，能大幅提升配電臺區電能質量。

三相不平衡補償

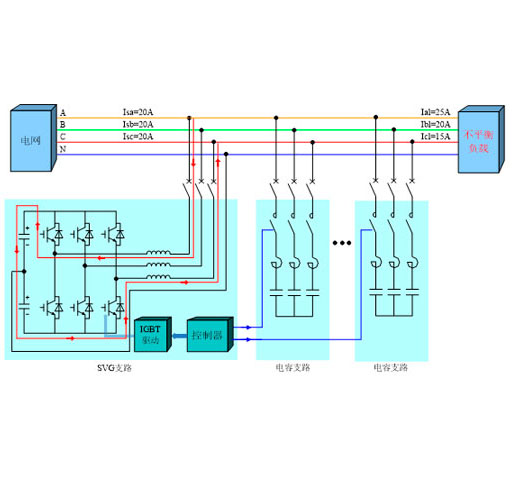

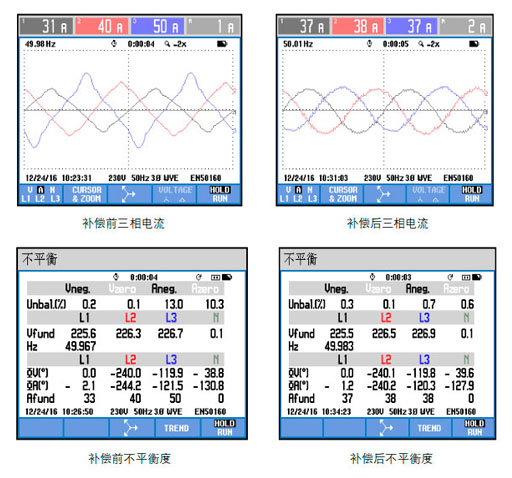

E5011控制器通過電流傳感器實時檢測系統電流，并分析判斷系統是否處于不平衡狀態，同時計算達到平衡狀態時所需要的補償電流，并控制逆變器產生電流，使電流從大的相轉移到小的相，最終使三相電流達到平衡狀態。

APF諧波補償

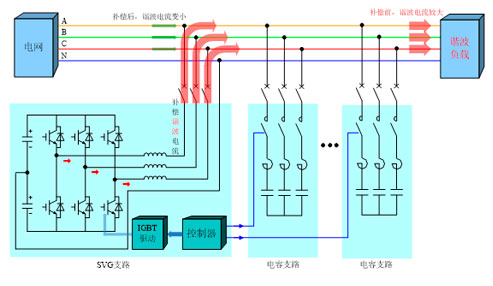

E5011-SPO可實現有源濾波功能?？刂破鲗?shí)時監視負載電流，并將模擬電流信號轉換為數字信號，送入內部的高速數字信號處理器（DSP）對信號進行處理，將基波無功電流和諧波電流提取，得到指令電流，并通過電流跟蹤控制電路和驅動電路，以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT功率模塊，生成反向等值補償電流注入電網，從而實現對負載無功電流和諧波電流的動態、快速、徹底治理。

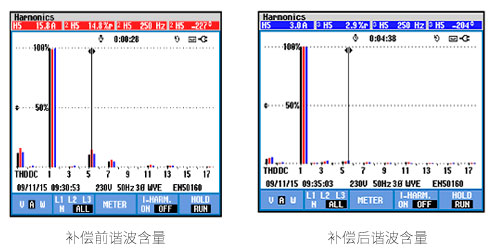

E5011-SPO諧波補償能有效濾除負載3、5、7、9、11等特征次諧波，在補償功率因數、三相不平衡的同時對特征次諧波有良好的濾除作用，補償前后濾波效果對比見圖：

補償前5次諧波電流15.8A畸變率14.8% ，補償后5次諧波電流3A畸變率2.9%）

E5011具有多種通訊模式：遠距離通信時裝置可配置GPRS模塊連接網絡(luò )，用戶可在客戶端查看數據；近距離通信時裝置可配置WIFI無線通信，用戶可在具有WIFI功能的終端設備（如手機）查看數據。

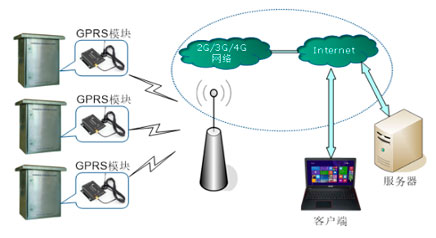

遠距離GPRS方式

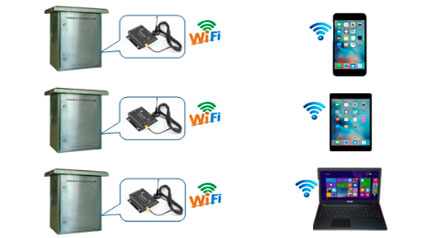

近距離WIFI方式
